精密五金沖壓件外觀檢測設備自動加工件案例！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 369 次
注明：思普泰克精密五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸長50mm*寬50mm的產品的內孔檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 多銑扁 | 頂部正光 | 可檢 |
|
| 2 | 漏銑扁 | 頂部正光 | 可檢 |
|
| 3 | 漏銑孔 | 頂部正光 | 可檢 |
|
| 4 | 漏攻牙 | 頂部正光 | 可檢 | 有孔就會有牙 |
注明：思普泰克精密五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、精密五金沖壓件外觀檢測設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 1套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |
|

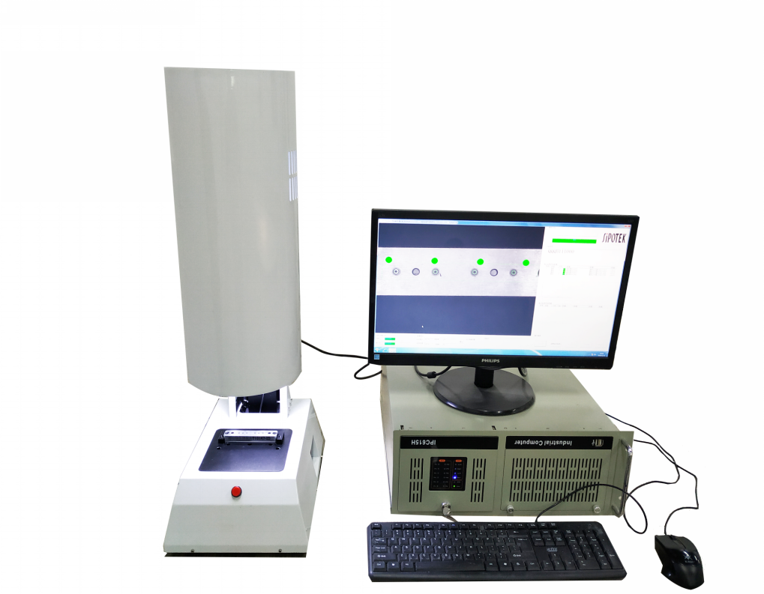

精密五金沖壓件外觀檢測設備外觀3D立體圖
三、樣件測試圖片:
正光檢測良品分析圖：OK

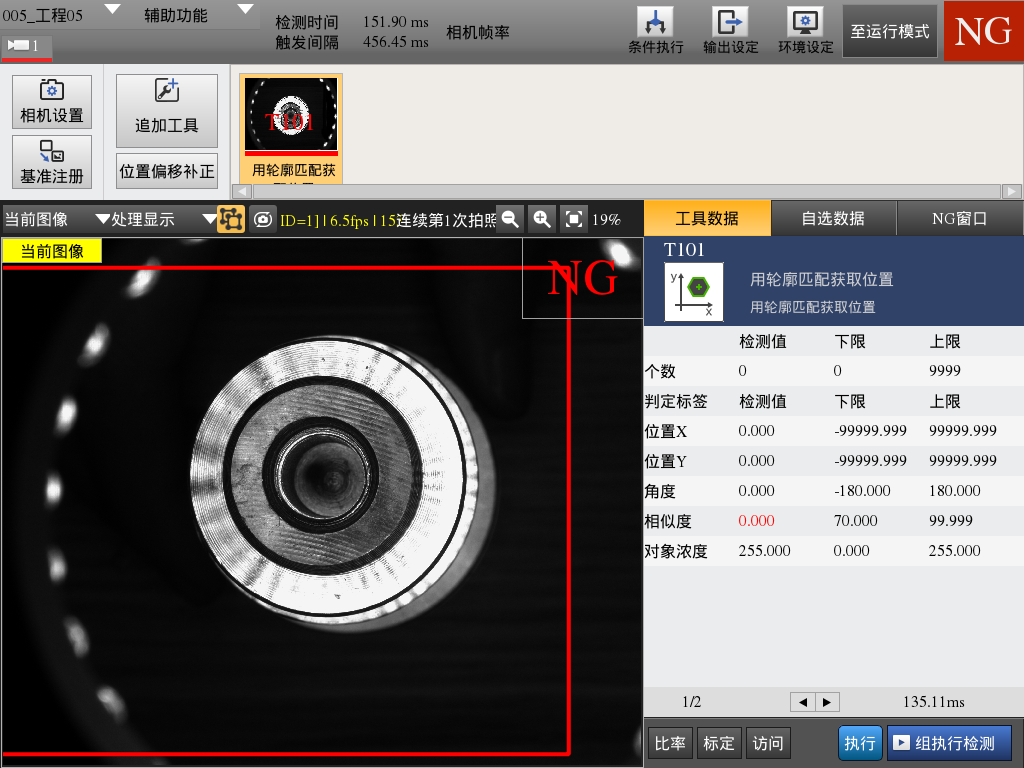

正光檢測不良品分析圖：NG 不良特征：漏銑扁
正光檢測不良品分析圖：NG 不良特征：多銑扁
正光檢測不良品分析圖：NG 不良特征：漏孔
三、樣件測試圖片:
正光檢測良品分析圖：OK
正光檢測不良品分析圖：NG 不良特征：漏銑扁
正光檢測不良品分析圖：NG 不良特征：多銑扁
正光檢測不良品分析圖：NG 不良特征：漏孔
現代工業自動化生產中涉及到各種各樣的檢驗、生產監視和零件識別應用，如汽車零配件批量加工的尺寸檢查和自動裝配的完整性檢查、電子裝配線的元件自動定位、IC上的字符識別等。通常這種帶有高度重復性和智能性的工作是由肉眼來完成的，但在某些特殊情況下，如對微小尺寸的精確快速測量、形狀匹配以及顏色辨識等，依靠肉眼根本無法連續穩定地進行，其它物理量傳感器也難以勝任。
人們開始考慮用CCD照相機抓取圖像后送入計算機或專用的圖像處理模塊，通過數字化處理，根據像素分布和亮度、顏色等信息來進行尺寸、形狀、顏色等的判別。這種方法是把計算機處理的快速性、可重復性與肉眼視覺的高度智能化和抽象能力相結合，由此產生了機器視覺檢測技術的概念。
精密五金沖壓件外觀檢測設備使用工業照相機將被檢測的目標轉換成圖像信號，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征，如面積、數量、位置、長度，再根據預設的允許度和其他條件輸出結果，包括尺寸、個數等。
精密五金沖壓件外觀檢測設備適用于檢測橡膠圈、螺絲、手機配件、不銹鋼、鋁材、塑膠，電感，電容，硅膠，螺母，墊片等各種器件。
精密五金沖壓件外觀檢測設備對比人工檢測：全檢產品外觀和尺寸品質，人工長時間視覺檢查,眼易疲勞導致產品檢測效率低且精度不高,使用光學檢測設備替代人工視覺可以大幅提高生產效率和檢驗精度，降低人工成本。
安徽思普泰克集精密五金沖壓件外觀檢測設備研發生產銷售，公司研發的檢測設備銷往全國各地咨詢熱線：178-5603-5060
